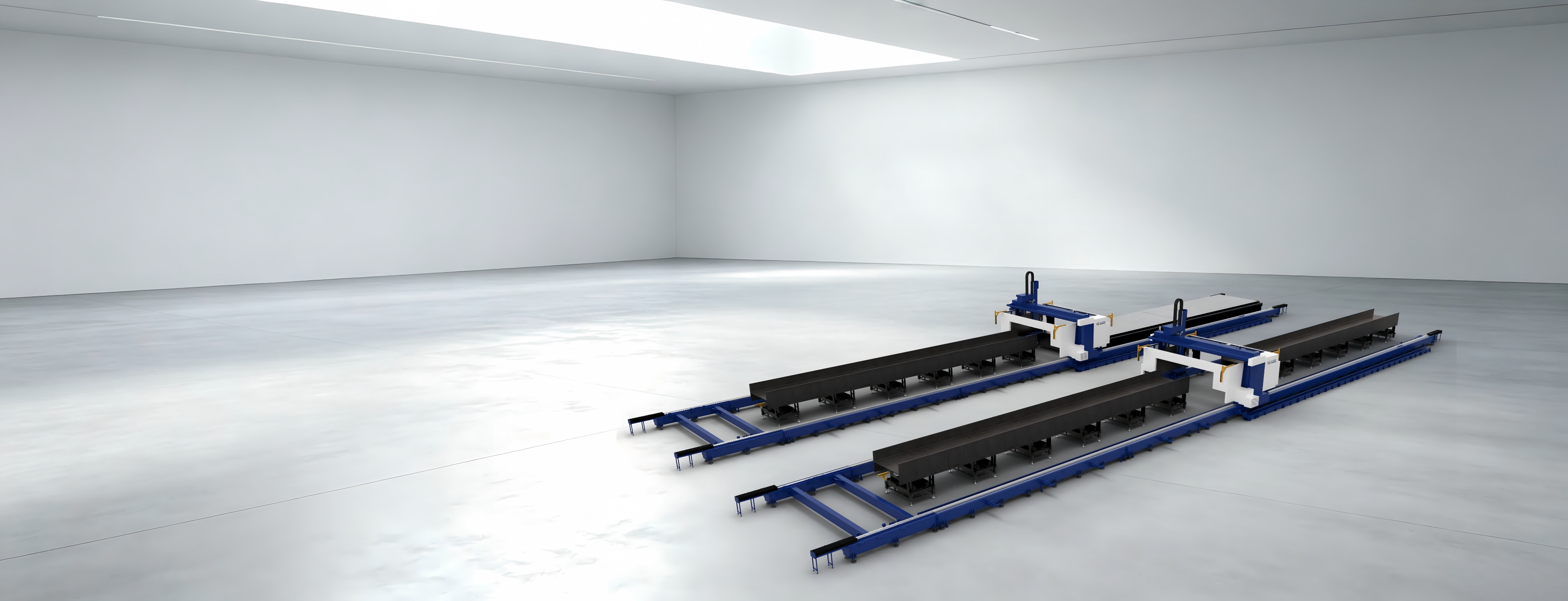

HBF系列型钢激光切割生产线
标配自动上下料机构，主要针对H型钢、工字钢、L型钢、C型钢、槽钢等型材的加工而开发，可实现切割、打孔、坡口、裁断、打标、划线等工序的自动化生产。
全国服务热线
400-666-4000
提交成功

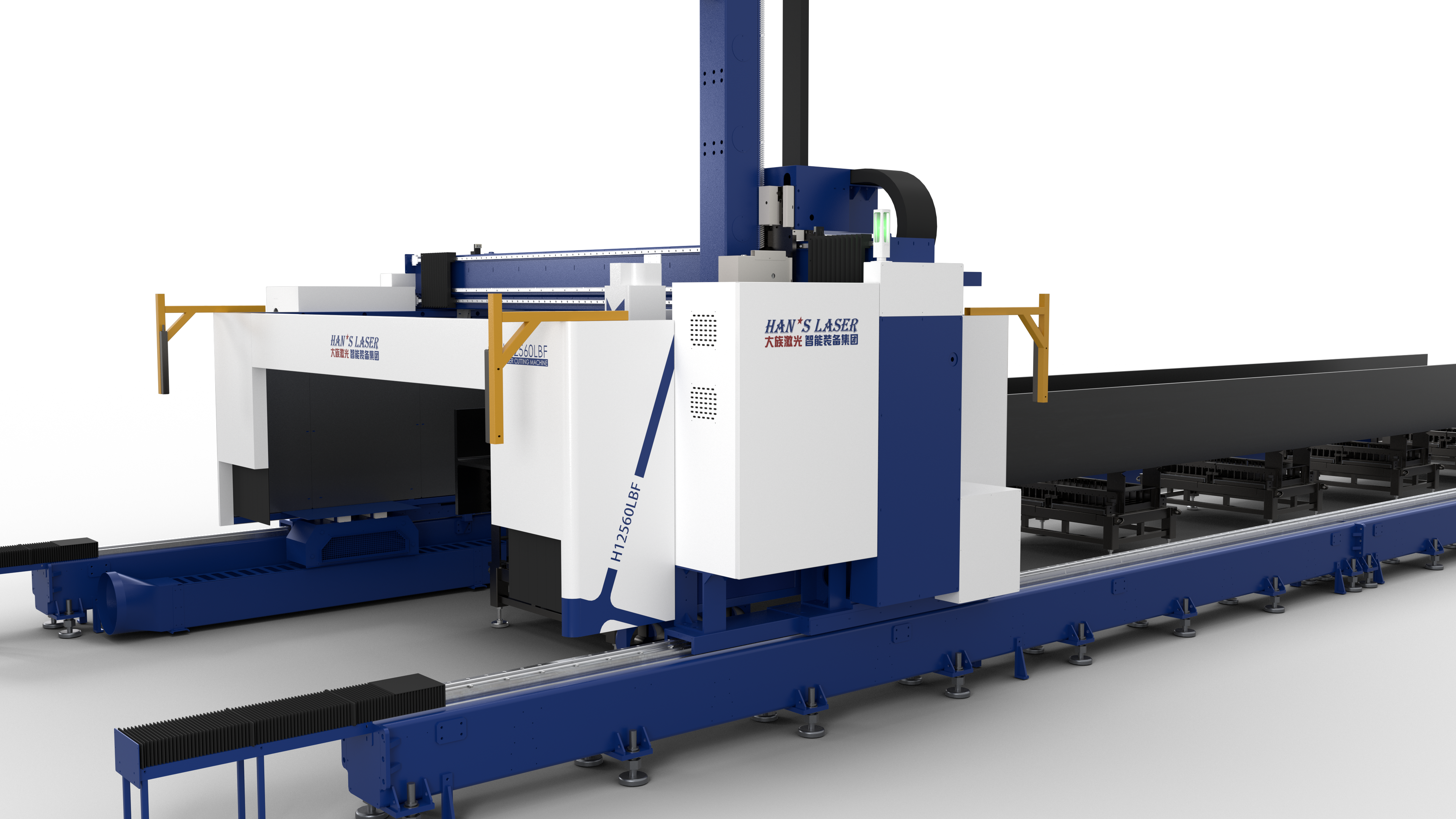

HLBF线轨式型钢激光切割机专用于H型钢、工字钢、L型钢、C型钢、槽钢等材料的切割加工，并兼容平板加工。由大族激光结合多年累积的高功率切割应用技术，配合自主研发的坡口切割摆头结构，并配置大族数控系统多轴联动，从而实现批量稳定的切割，可一次完成型钢的切断、圆孔、锁口、坡口、标记等所有特征切割。

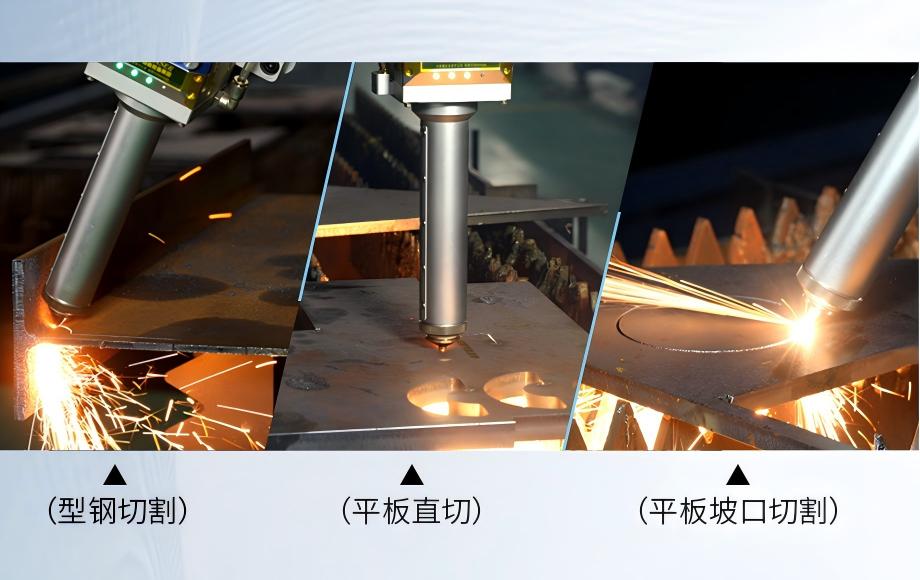

型钢/平板/坡口 一机多用
高性能型钢切割设备，实现型钢、板材一体化切割，型钢、板材、坡口等多种需求一机完成。

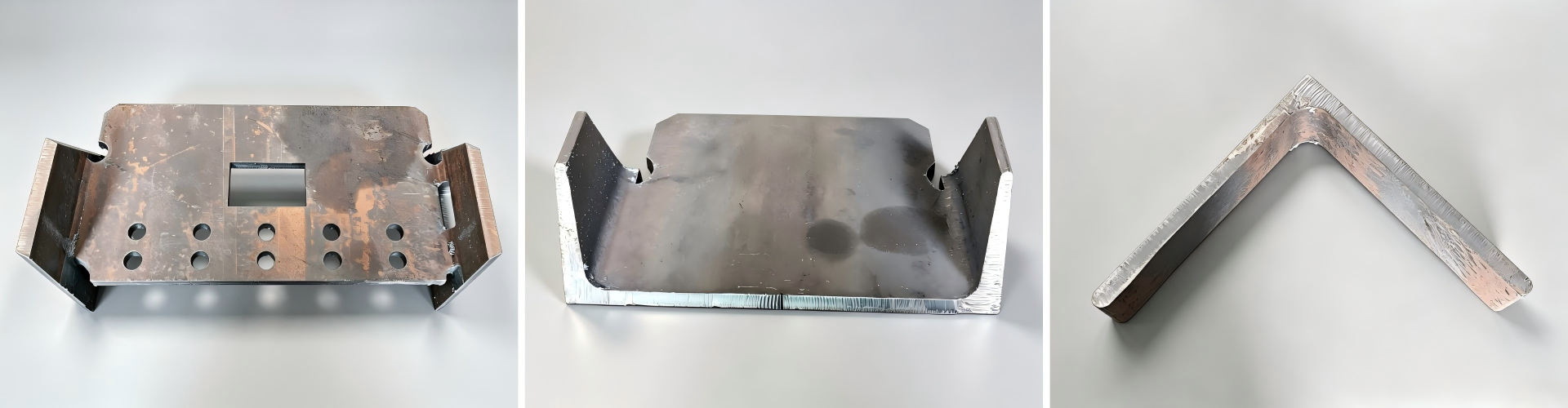

标准工装工作台可满足型材H型钢、C型钢的腹板翼板直切裁断、斜切裁断、翼板开坡、制孔、过焊孔、舌口、打标及划线等加工需求。
标准工装工作台可满足型材H型钢、C型钢的腹板翼板直切裁断、斜切裁断、翼板开坡、制孔、过焊孔、舌口、打标及划线等加工需求。

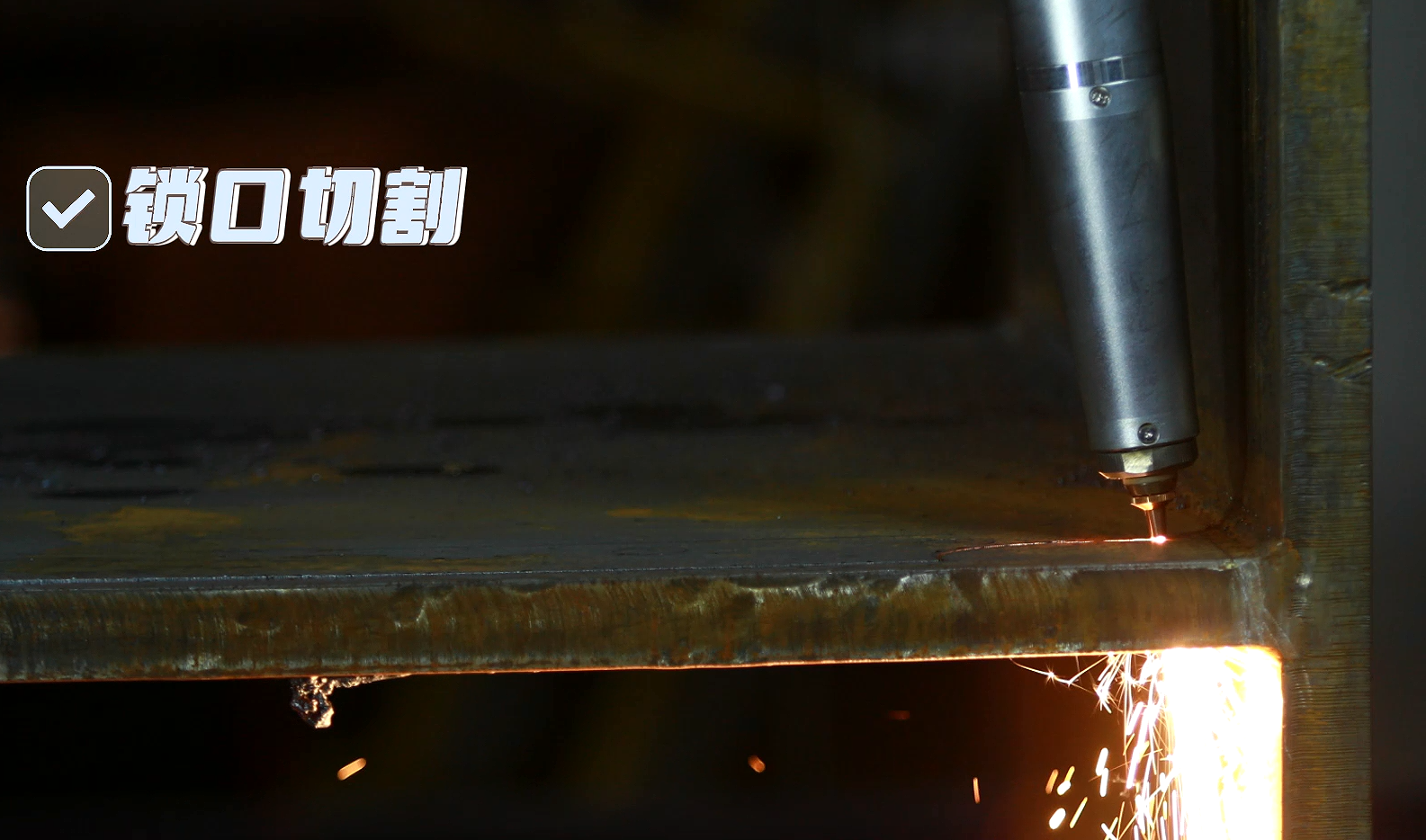

型钢锁口一刀切割技术
精准衔接Tekla三维套料软件，可一次完成型钢所有特征切割，如：切断、圆孔、锁口、坡口、标记等加工需求，将H钢由传统多道工序变为一次加工成型。锁口一刀切割技术，切割后锁口连接翼板面，垂直光滑，无需二次加工打磨。

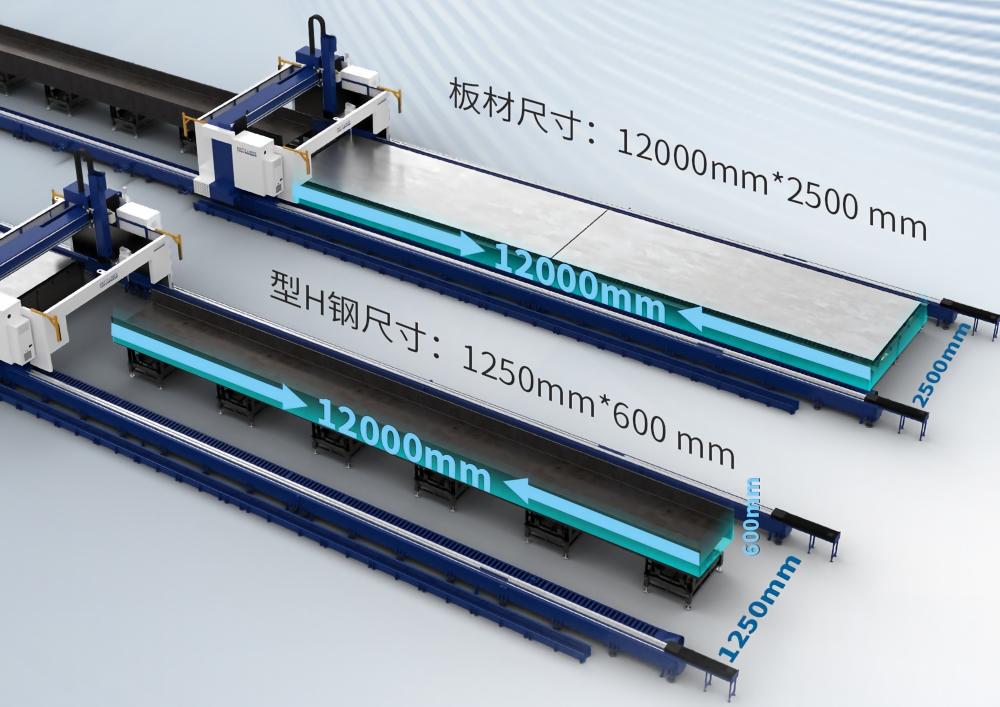

加工幅面更大
大幅面龙门式结构满足更大尺寸型钢加工需求。型H钢最大支持1250mm*600 mm，标准加工长度12000mm，也可根据型材尺寸设计工装，延长加工长度。
平板直切最大支持12000mm*2500mm；
平板坡口最大支持11000mm*1500mm。
平板直切最大支持12000mm*2500mm；
平板坡口最大支持11000mm*1500mm。

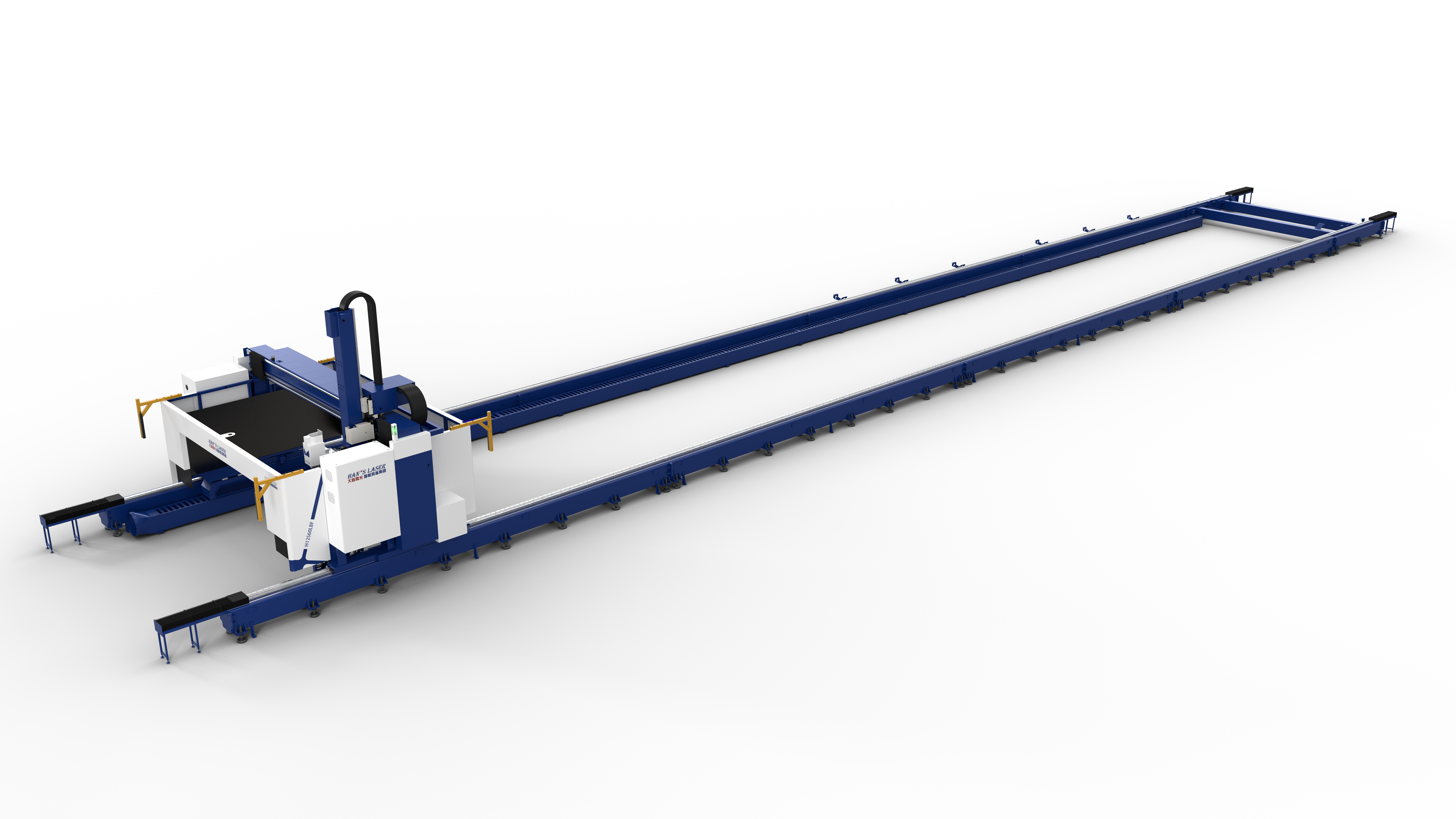

分段拼接线轨床身
落地龙门双工位结构，分段拼接线轨床身，可根据加工来料长度定制设备长度，如13米、16米、20米等。末端一体床身延伸，安装方便快捷。

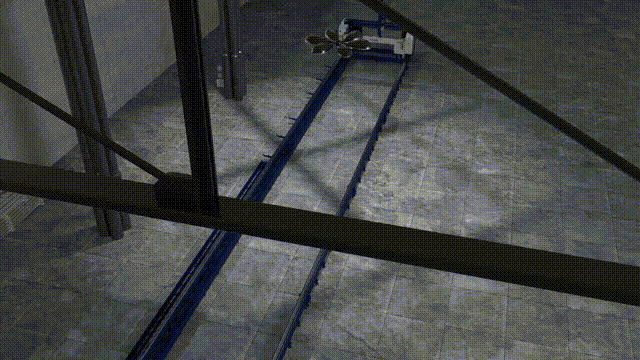

双工位不停机生产
双工位设计，支持型材+型材、型材+板材、板材+板材等三种模式自由组合，满足型钢、板材切割的自由切换。一个工作台进行切割的同时，另一个工作台可进行上下料动作，双工位交替切割，实现不停机连续生产。

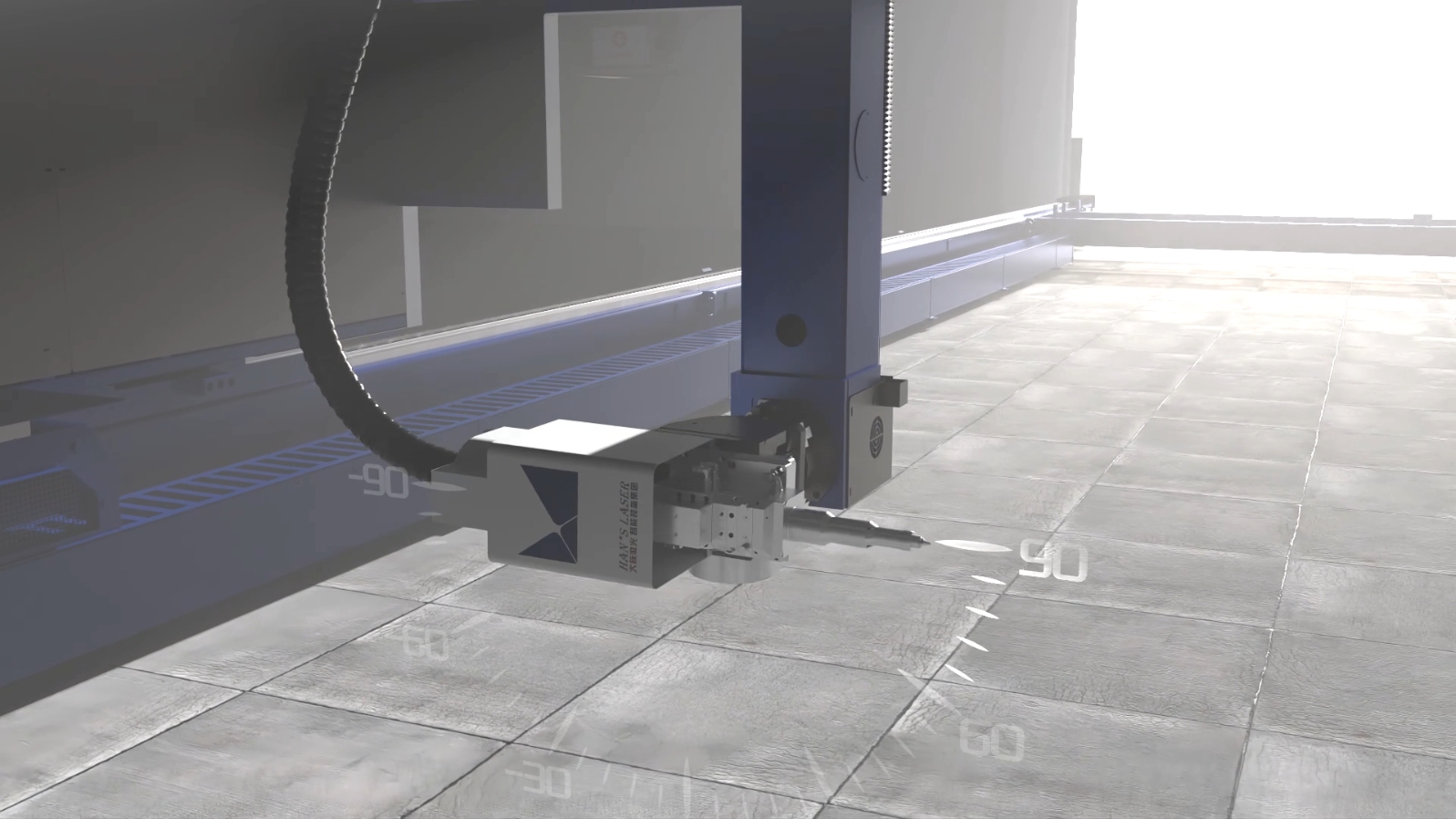

大族专利设计型材专用切割头
大族专利设计型材专用切割头，和型材可以形成更小的夹角，清根切割更干净；搭配大族专利AB轴旋转轴结构，可实现更多类型坡口“一刀切”。
多重防护装置
全封闭防护罩加钢板防护，避免高速运动的切割头、传动机构、高能激光对人体造成。
防护罩前后安装有安全光幕，有效保证生产安全。
防护罩内部安装了钣金防护带，可有效阻挡激光火花火熔渣飞溅。
防护罩前后安装有安全光幕，有效保证生产安全。
防护罩内部安装了钣金防护带，可有效阻挡激光火花火熔渣飞溅。

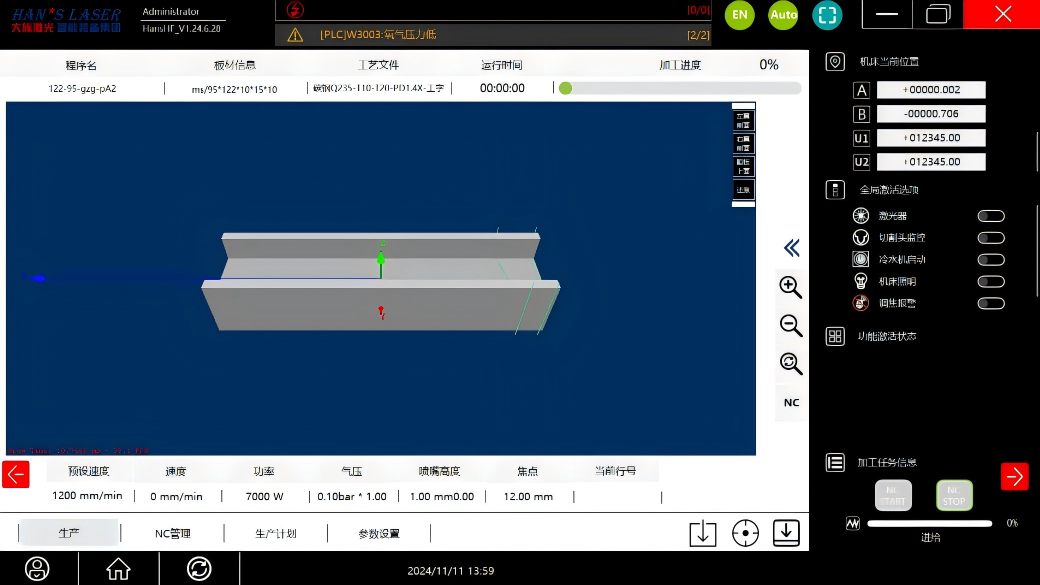

HAN’S多轴数控系统
基于力士乐五轴系统二次开发，插补周期短，控制更精准。具有完善的切割工艺数据库，保障加工断面质量。配合型材专用套料软件，高效自动排版，自动优化切割路径，有效满足型材H型钢等型材的腹板翼板直切裁断、斜切裁断、翼板开坡、制孔、过焊孔、舌口、打标及划线等加工需求。
通过工序归一，省去多道工序，有效节省人工与场地，降低生产成本，是现代钢构加工效益之选。
